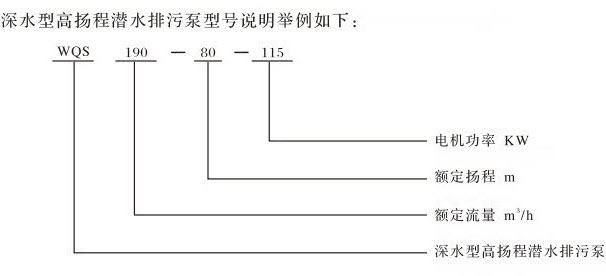

型号说明

产品特点

 WQS系列深水型高扬程潜水排污泵是在长江三峡用潜水排污泵的研制基础上拓展形成的新产品。在水力部件设计和结构上突破了常规潜水排污泵的传统设计方法。填补了高扬程深潜排污泵的空白。

用途

      深水型高扬程潜水排污泵具有高扬程、深潜没、耐磨蚀、高可靠性、无堵塞、自动安装、自动控制、并且可全扬程工作等优点，在高扬程，潜没深度大，水位变幅大，排送含有一定磨蚀作用的固体颗粒的介质方面，具有独特功能。

使用条件：
      1、最高介质温度+40℃；
      2、PH值5-9；
      3、可通过最大固体颗粒直径Φ25-Φ50mm；
      4、最大潜没深度100m。
      该系列泵流量范围为50-500立方米/小时，扬程范围40-110米，功率115千瓦以内。额定电压为380V，频率50Hz。
特别推荐使用场合：
      ★对于取水水位变动较大，也就是扬程变幅较大的场合，该型泵具备全扬程安全使用特性，在大、小流量区域均不过载。
      ★用于深度淹没场合，该型泵能够承受100m水压安全使用。
      ★用于小流量、高扬程排污场合，特别适合于对污水的远距离输送。
      ★适合于泥沙含量较高的场合，该泵兼具渣浆泵的特性。
      ★具备高可靠特性，特别适用于重大、重点工程。

结构特点

      深水型高扬程潜水排污泵的设计处处体现着高可靠性的要求。
      电动机：特殊的绝缘设计确保电机在少量进水的环境下依然能正常使用。电机的优化设计保证了水泵能够在水力部件被泥沙部分淹没的环境下开机启动。
      水力部件：设计运用了先进的CFD和流场诊断技术，具有高扬程、全扬程、高效、无堵塞、耐磨损等优点，处于国际先进水平。该项目成果已申请发明专利。
      密封设计：为了满足深度潜水的要求，在水泵密封上采用了多项改进措施，独有的密封技术，使得水泵能够潜入100m水下运行。
      保护措施：除常规电机保护外，还在接线盒腔、电机腔和油室内分别设置了泄露检测器，电机定子绕组内设置了一用一备两组定子超温保护装置，电机内设置了独有专利的电机除湿装置可确保电机绝缘稳定不下降。

安装方法和安装系统

      深水型高扬程潜水排污泵机泵同轴，结构紧凑。采用固定湿式安装方式。安装系统使用自动耦合装置。该系统制造安装精度高，可在100米高度内方便安装和提升电泵，无需安装或维修人员进入水坑，快捷方便，安全！该系统使用特制的底座，固定在水池的底部，与出水管连接好，在池顶安装好配套的支承块，用导轨使两者相连，水泵与一特定支架连接好，沿导轨下滑到达底座出口位置，通过泵自重，自动耦合密封。
